Sơ đồ thoát hiểm nhà xưởng là bản chỉ dẫn cố định hiển thị mặt bằng nhà xưởng, các lối thoát nạn, hướng di chuyển an toàn và vị trí thiết bị phòng cháy chữa cháy. Bản đồ này giúp người lao động định hướng nhanh khi xảy ra hỏa hoạn, chập điện hoặc các sự cố khẩn cấp khác. Theo quy định pháp luật Việt Nam, mọi cơ sở sản xuất phải trang bị sơ đồ này tại các vị trí dễ quan sát nhằm bảo vệ tính mạng con người và tài sản doanh nghiệp.
Bài viết này sẽ hướng dẫn bạn cách thiết kế sơ đồ thoát hiểm đúng chuẩn, các quy định PCCC cần tuân thủ và những mẫu sơ đồ phổ biến cho nhà xưởng công nghiệp. Bạn cũng sẽ nắm được các bước xử lý khi sự cố cháy nổ phát sinh để đảm bảo an toàn cho toàn bộ công nhân.
Sơ đồ thoát hiểm nhà xưởng là gì?
Sơ đồ thoát hiểm nhà xưởng là bản vẽ kỹ thuật thể hiện mặt bằng tổng thể của khu vực sản xuất, kết hợp với hệ thống ký hiệu chỉ dẫn đường thoát nạn. Bản đồ này bao gồm vị trí các cửa Exit, cầu thang bộ, thang thoát hiểm và khu vực tập trung an toàn ngoài trời. Ngoài ra, sơ đồ còn đánh dấu vị trí lắp đặt bình chữa cháy, chuông báo động, hộp cứu hỏa và đèn chiếu sáng khẩn cấp.
Mục đích của sơ đồ là giúp công nhân xác định lối đi ngắn nhất từ vị trí làm việc đến khu vực an toàn trong thời gian ngắn. Đây là thành phần bắt buộc trong hệ thống phòng cháy chữa cháy tại các nhà máy, xí nghiệp và kho bãi theo Nghị định 136/2020/NĐ-CP của Chính phủ Việt Nam.
Tại sao cần sơ đồ thoát hiểm nhà xưởng?
Sơ đồ thoát hiểm là thành phần bắt buộc giúp bảo vệ tính mạng con người và đảm bảo tính pháp lý cho doanh nghiệp. Tại các nhà xưởng quy mô lớn với diện tích từ 500 m² (khoảng 5.400 sq ft) trở lên, hệ thống chỉ dẫn rõ ràng giúp người lao động nhanh chóng xác định lối thoát an toàn. Điều này ngăn chặn tình trạng hoảng loạn, chen lấn hoặc di chuyển sai hướng khi khói lửa lan rộng.
Sơ đồ thoát hiểm đồng thời hỗ trợ lực lượng cứu hộ xác định vị trí thiết bị PCCC để ứng cứu kịp thời. Khi đám cháy được khống chế trong giai đoạn đầu, thiệt hại về tài sản giảm đáng kể. Việc cập nhật sơ đồ theo hiện trạng công trình không chỉ tăng cường mạng lưới an ninh mà còn giúp công nhân an tâm, tập trung vào công việc sản xuất.
Doanh nghiệp không trang bị hoặc trang bị sơ đồ không đúng quy cách sẽ bị xử phạt hành chính theo Nghị định 144/2021/NĐ-CP. Mức phạt có thể từ 3 triệu đến 5 triệu VND đối với cơ sở sản xuất nhỏ, và từ 15 triệu đến 25 triệu VND đối với nhà xưởng quy mô công nghiệp.
Cách thiết kế sơ đồ thoát hiểm nhà xưởng như thế nào?
Thiết kế sơ đồ thoát hiểm nhà xưởng đòi hỏi sự phối hợp giữa bản vẽ kỹ thuật và kiến thức nghiệp vụ PCCC. Quy trình bao gồm ba bước: lập bản nháp mặt bằng, đánh dấu lối thoát nạn và bổ sung vị trí thiết bị an toàn. Mỗi bước đều có yêu cầu kỹ thuật cụ thể mà doanh nghiệp cần tuân thủ nghiêm ngặt.
Bước 1: Lập bản nháp sơ đồ mặt bằng nhà xưởng
Trước khi chốt phương án an ninh, việc đối chiếu bản vẽ xây dựng với hiện trạng thực tế là nền tảng sống còn. Thao tác này giúp triệt tiêu các điểm nghẽn rủi ro và xác định lối thoát nạn PCCC ngắn nhất.
Để tối ưu hóa bản nháp, hãy thực hiện tuần tự các bước sau:
- Định vị không gian: Đánh dấu chính xác vị trí các phân xưởng, kho bãi và hệ thống hành lang.
- Nhận diện vật cản: Ghi chú rõ các vật cố định (kệ hàng cao, máy móc lớn, cột trụ) có nguy cơ cản trở tầm nhìn CCTV hoặc gây khó khăn cho công tác tuần tra.
- Phân bổ lưu lượng: Đánh giá mật độ công nhân tại từng khu vực để tính toán luồng thoát hiểm an toàn, chống giẫm đạp khi có sự cố.
- Chốt tỷ lệ bản vẽ: Phác thảo mặt bằng theo tỷ lệ chuẩn (1:100 hoặc 1:200) làm cơ sở chính xác để triển khai chốt trực bảo vệ và hệ thống kiểm soát ra vào.

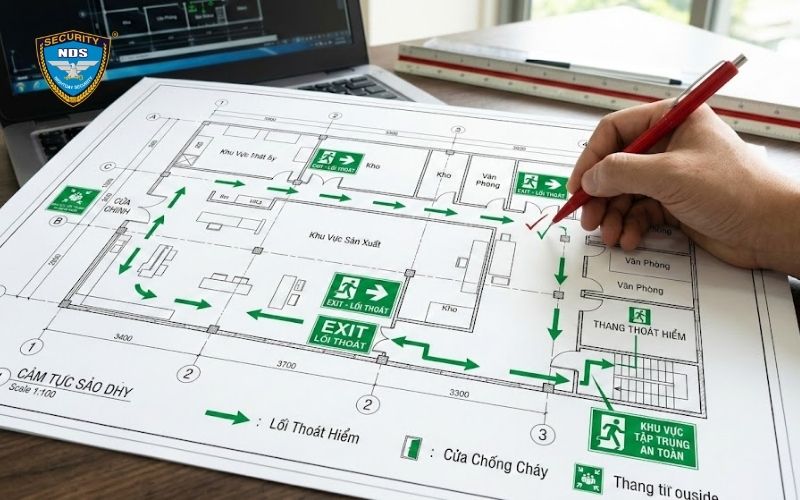

Bước 2: Đánh dấu các lối thoát hiểm, thang thoát hiểm và cửa chính
Trong tình huống khẩn cấp, việc định vị nhanh tuyến thoát nạn là yếu tố sống còn giúp ngăn chặn hoảng loạn và giẫm đạp. Hãy thiết lập sơ đồ chuẩn xác với các tiêu chí:
- Ký hiệu trực quan: Sử dụng màu xanh lá và đồ họa chuẩn quốc tế ISO 7010 để công nhân nhận diện lối ra ngay lập tức.
- Luồng di chuyển an toàn: Mũi tên chỉ hướng phải logic, dẫn thẳng ra cửa Exit hoặc bãi tập kết ngoài trời. Triệt tiêu hoàn toàn rủi ro “lối đi cụt” hoặc dẫn vào cửa khóa cố định.
- Tuân thủ QCVN 06:2022/BXD: Bề rộng lối thoát trên sơ đồ phải phản ánh đúng thực tế (tối thiểu 1 mét) để đảm bảo lưu lượng sơ tán nhanh chóng, không ùn ứ.
- Định vị chuẩn xác: Sử dụng phần mềm (AutoCAD, Visio) đánh dấu rõ cửa chính và thang thoát hiểm, rà soát kỹ tính liên thông của toàn bộ không gian.

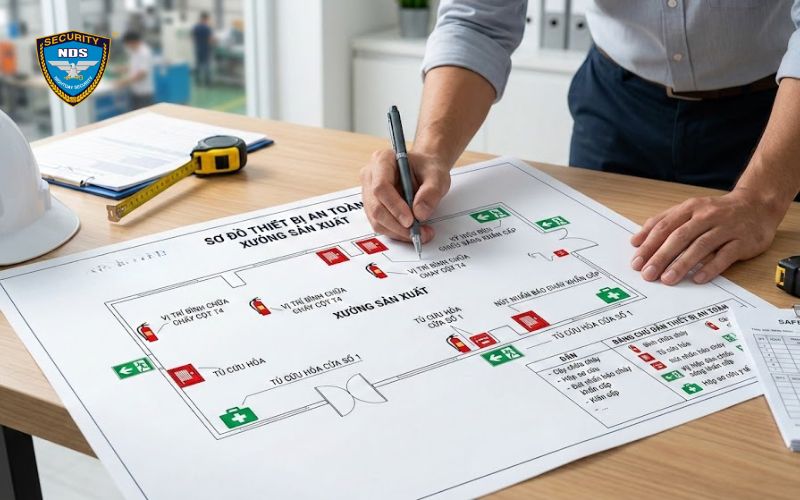

Bước 3: Thêm vị trí thiết bị an toàn
Trong sự cố hỏa hoạn, thời gian phản ứng để dập lửa và cứu nạn chỉ tính bằng giây. Việc thể hiện trực quan phương tiện chữa cháy trên sơ đồ là yếu tố quyết định giúp người lao động hành động ngay lập tức, khống chế rủi ro lan rộng.
Hãy chuẩn hóa sơ đồ với các tiêu chí thực chiến sau:
- Hệ thống PCCC và cảnh báo: Đánh dấu chính xác vị trí bình chữa cháy, tủ cứu hỏa và nút nhấn khẩn cấp. Phân bổ ký hiệu tại các cột trụ hoặc vách ngăn nhằm đảm bảo bán kính tiếp cận ngắn nhất.
- Thiết bị cứu nạn: Bổ sung ký hiệu nổi bật cho hộp sơ cứu y tế và đèn chiếu sáng sự cố nhằm dẫn đường an toàn khi hệ thống điện bị ngắt.
- Bảng chú dẫn: Tích hợp chú giải ngắn gọn về cách vận hành thiết bị và quy trình thoát nạn.
- Niêm yết và cập nhật: Treo bản vẽ tại các vị trí trọng yếu, dễ quan sát như cửa ra vào, sảnh chờ. Yêu cầu bắt buộc là phải cập nhật sơ đồ ngay khi nhà xưởng thay đổi kết cấu vách ngăn hoặc di dời kệ hàng.
Lưu ý quan trọng khi thiết kế sơ đồ thoát hiểm
- Tính xác thực và cá nhân hóa: Sơ đồ phải phản ánh chính xác cấu trúc thực tế của từng nhà xưởng và tuyệt đối không được sử dụng các bản mẫu chung.
- Định vị người dùng: Mỗi bản đồ cần đánh dấu rõ ràng điểm “Vị trí đặt sơ đồ” (You Are Here) để người xem dễ dàng xác định phương hướng hiện tại.
- Thiết kế theo từng tầng: Các nhà xưởng có kết cấu nhiều tầng phải có sơ đồ thiết kế riêng biệt cho mỗi tầng để tránh gây nhầm lẫn khi di chuyển.
- Màu sắc tiêu chuẩn: Người thiết kế nên sử dụng màu xanh lá cây hoặc màu đỏ để làm nổi bật các lối thoát hiểm theo tiêu chuẩn quốc tế.
- Hệ thống ký hiệu thống nhất: Các biểu tượng như mũi tên chỉ hướng, bình chữa cháy và thang bộ phải rõ ràng và đồng bộ để bất kỳ ai cũng có thể hiểu ngay.
- Vị trí lắp đặt chiến lược: Sơ đồ cần được gắn tại những nơi dễ quan sát như hành lang, cầu thang bộ, cửa ra vào, thang máy hoặc khu vực tập trung đông người.
- Chất lượng in ấn: Nội dung trên sơ đồ phải được in ấn sắc nét và có kích thước đủ lớn để người lao động dễ dàng tìm thấy lối đi an toàn trong thời gian ngắn nhất.
Quy định về sơ đồ thoát hiểm PCCC cho nhà xưởng như thế nào?
Quy định về sơ đồ thoát hiểm PCCC cho nhà xưởng được nêu rõ trong QCVN 06:2022/BXD và Nghị định 136/2020/NĐ-CP của Chính phủ Việt Nam. Các văn bản này quy định cụ thể về vị trí đặt sơ đồ, các chỉ dẫn bắt buộc và các hạng mục phải thể hiện trên bản đồ thoát nạn.

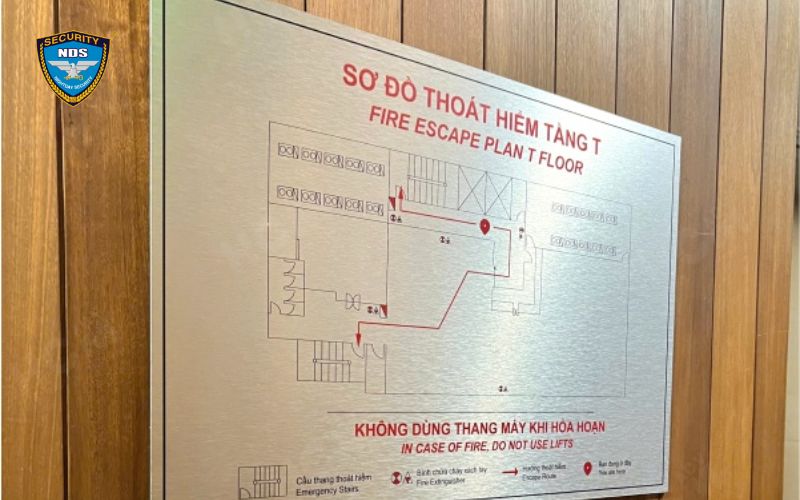

Vị trí đặt sơ đồ thoát hiểm
Sơ đồ thoát hiểm nhà xưởng phải được lắp đặt tại các vị trí dễ quan sát như cửa chính, sảnh thang máy, cầu thang bộ và khu vực sản xuất đông người. Việc bố trí chuẩn xác giúp công nhân phản ứng nhanh chóng và tìm ngay lối thoát nạn an toàn khi xảy ra sự cố hỏa hoạn.
Độ cao lắp đặt chuẩn từ mặt sàn đến tâm sơ đồ là 1,2 đến 1,5 mét. Tuyệt đối doanh nghiệp không treo bản vẽ tại góc khuất hoặc vị trí quá cao. Vi phạm quy định này không chỉ làm vô hiệu hóa phương án cứu nạn mà còn khiến cơ sở bị xử phạt hành chính nặng theo luật PCCC hiện hành.

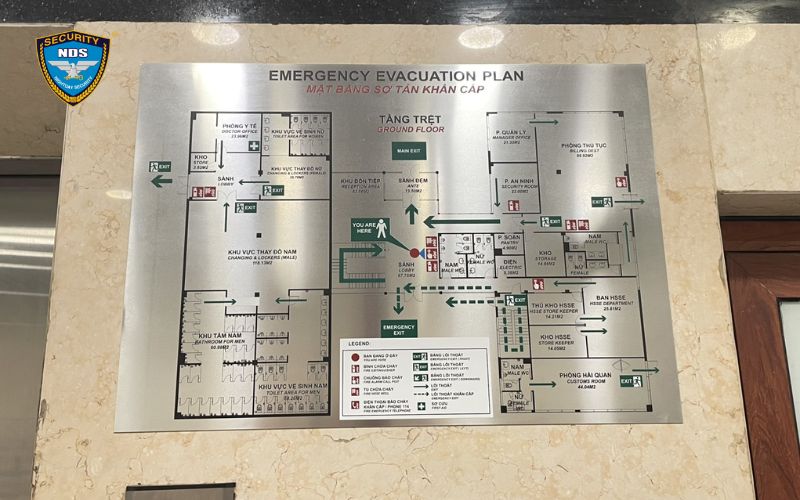

Những chỉ dẫn cần có
Sơ đồ phải chỉ dẫn rõ ràng vị trí chuông báo động và bình chữa cháy để công nhân kịp thời báo động và tự bảo vệ. Chuông báo cháy cần đặt ở nơi dễ thấy, trong tầm với của người sử dụng. Bình chữa cháy bố trí tại khu vực nguy cơ cao như phân xưởng sản xuất, kho chứa nguyên liệu dễ cháy và phòng kỹ thuật điện.
Các thiết bị PCCC cần kiểm tra định kỳ mỗi 6 tháng để đảm bảo hoạt động tốt khi cần sử dụng. Sơ đồ cũng phải thể hiện vị trí hộp sơ cứu y tế, đèn chiếu sáng khẩn cấp và hệ thống sprinkler tự động (nếu có). Đối với nhà xưởng có chứa hóa chất nguy hiểm, cần bổ sung chỉ dẫn về khu vực cấm và quy trình xử lý sự cố hóa chất.

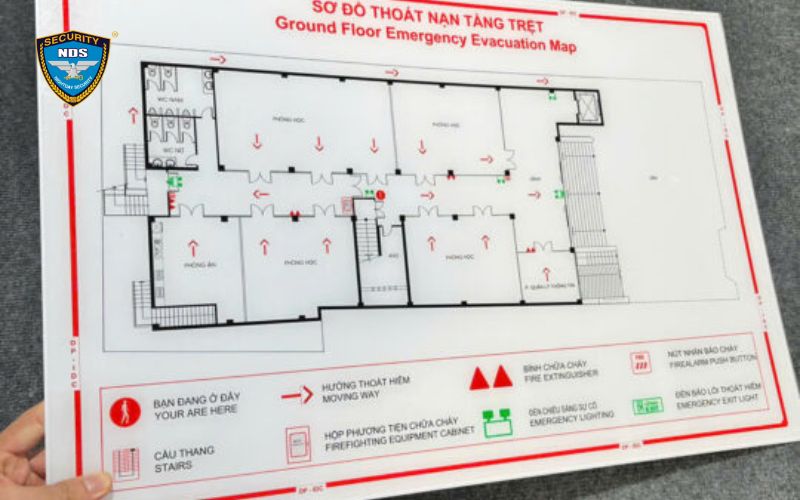

Các hạng mục phải thể hiện
Sơ đồ phải minh bạch, rõ ràng thể hiện đường nội bộ, lối thoát nạn, hướng thoát nạn, vị trí thiết bị PCCC và khu vực trú ẩn an toàn. Thiết kế phải hợp lý, dễ hiểu, do người có chuyên môn thực hiện. Doanh nghiệp không được tự ý thêm bớt các hạng mục theo quy định.
Theo QCVN 06:2022/BXD, mỗi tầng cần ít nhất 2 lối thoát độc lập để đảm bảo công nhân có phương án di chuyển thay thế khi một lối bị khói hoặc lửa chặn. Kích thước cửa thoát hiểm yêu cầu chiều rộng tối thiểu 1,2 mét (khoảng 4 feet) cho khu vực có trên 15 người, chiều cao tối thiểu 1,9 mét (khoảng 6,2 feet). Các thông số này phải được thể hiện chính xác trên sơ đồ để đảm bảo tính pháp lý khi cơ quan chức năng kiểm tra.

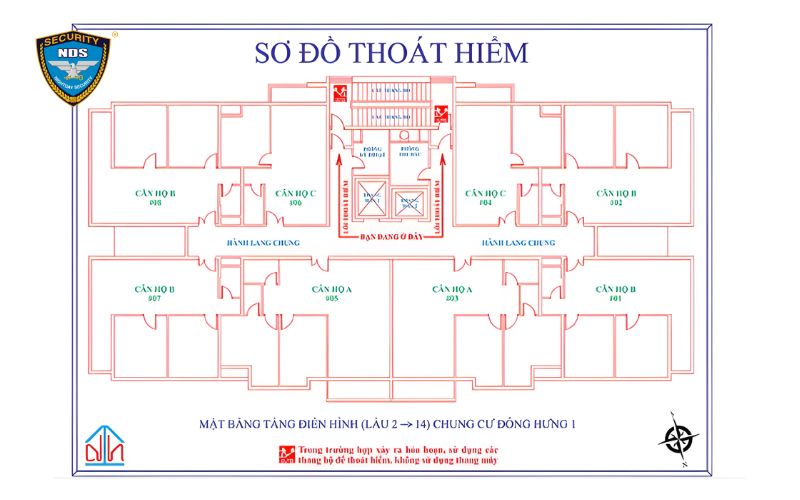

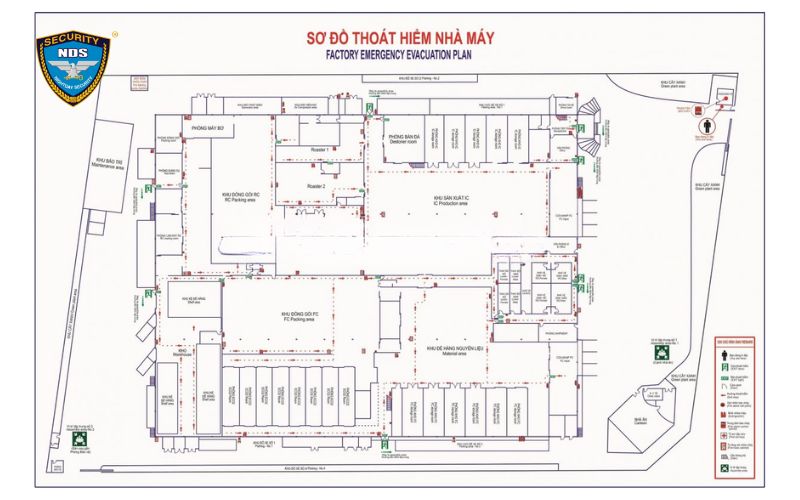

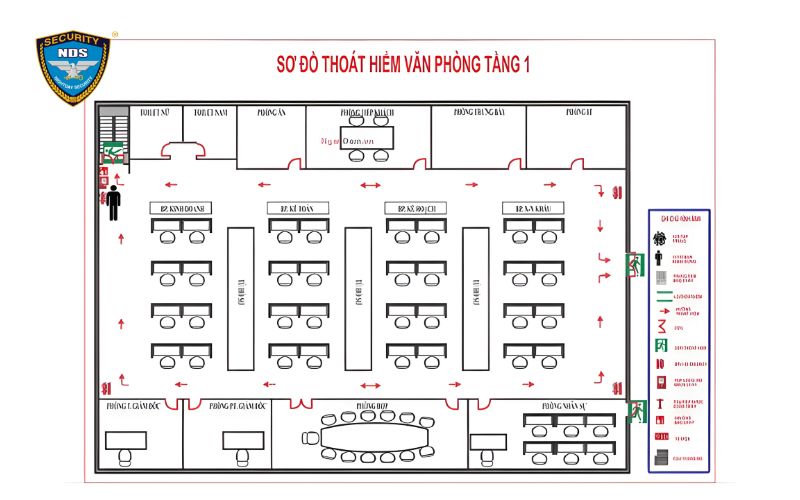

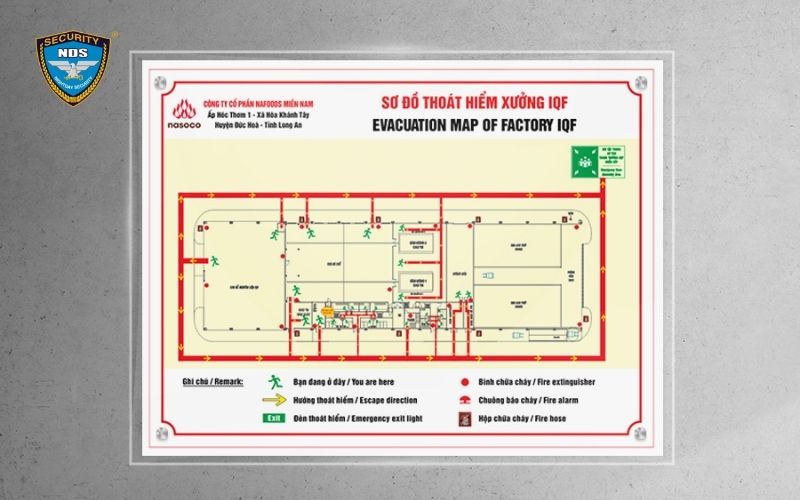

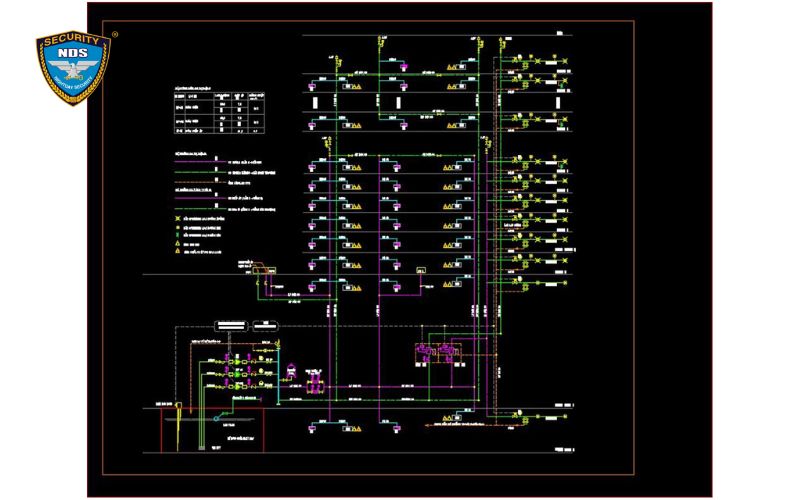

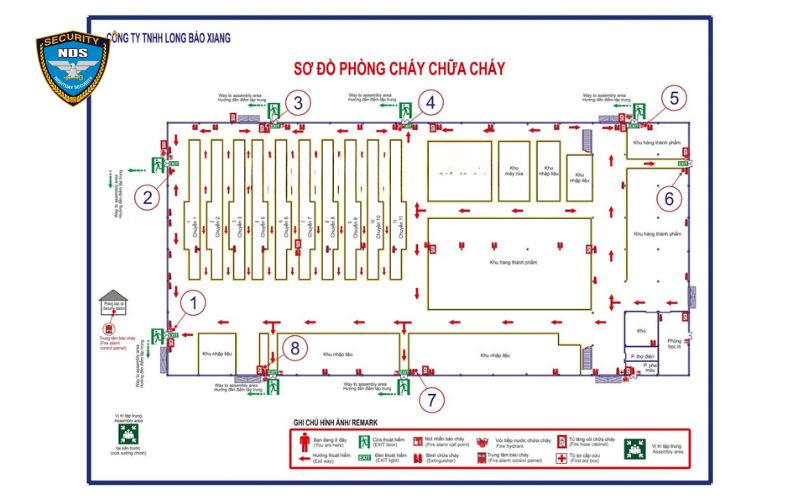

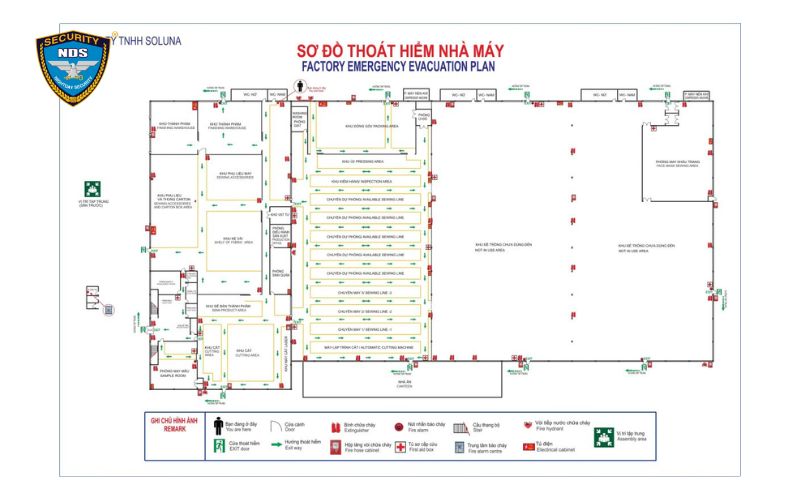

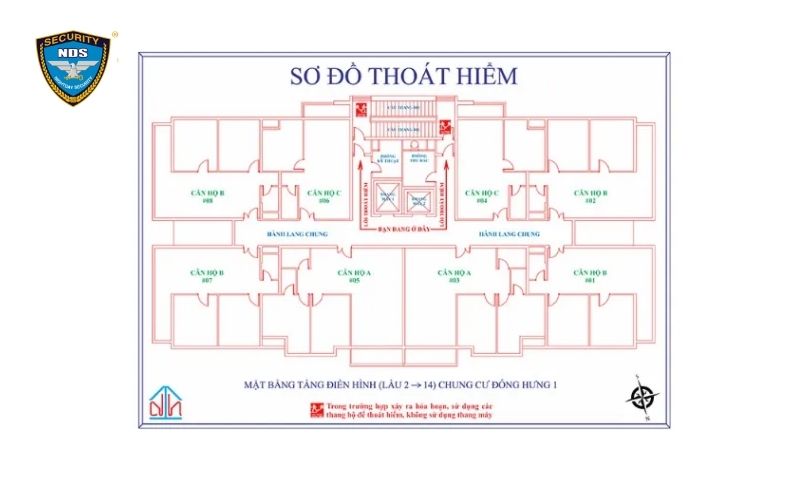

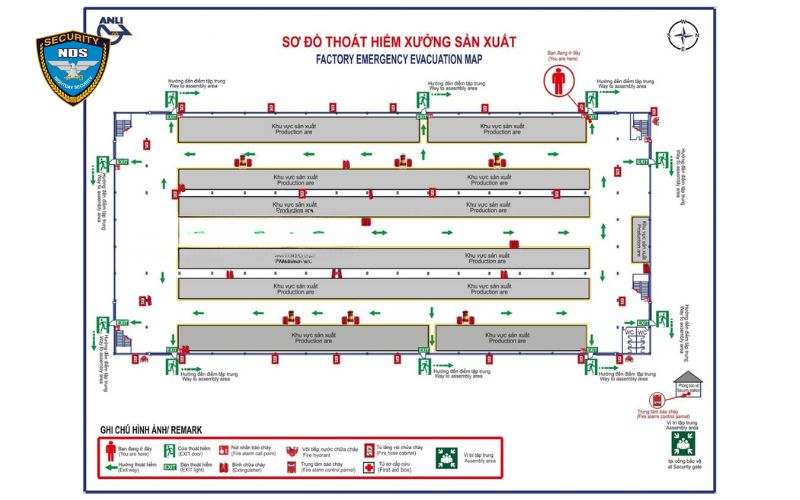

Các mẫu sơ đồ thoát hiểm nhà xưởng phổ biến
Cần làm gì để đảm bảo an toàn khi sự cố cháy nổ phát sinh?
Để bảo vệ tính mạng và tài sản khi xảy ra hỏa hoạn, bạn hãy thực hiện ngay các thao tác ứng phó khẩn cấp và thoát hiểm an toàn sau đây:
- Giữ bình tĩnh là nguyên tắc sống còn. Kích hoạt ngay chuông báo cháy gần nhất và gọi 114. Cung cấp chính xác địa chỉ nhà xưởng, vị trí ngọn lửa và số người mắc kẹt để lực lượng PCCC triển khai phương án cứu nạn kịp thời.
- Sơ tán khẩn cấp theo hướng dẫn của sơ đồ thoát hiểm. Ưu tiên di chuyển qua cầu thang bộ và hướng về các cửa có biển Exit phát sáng. Tuyệt đối không dùng thang máy để tránh rủi ro kẹt trong cabin khi mất điện đột ngột.

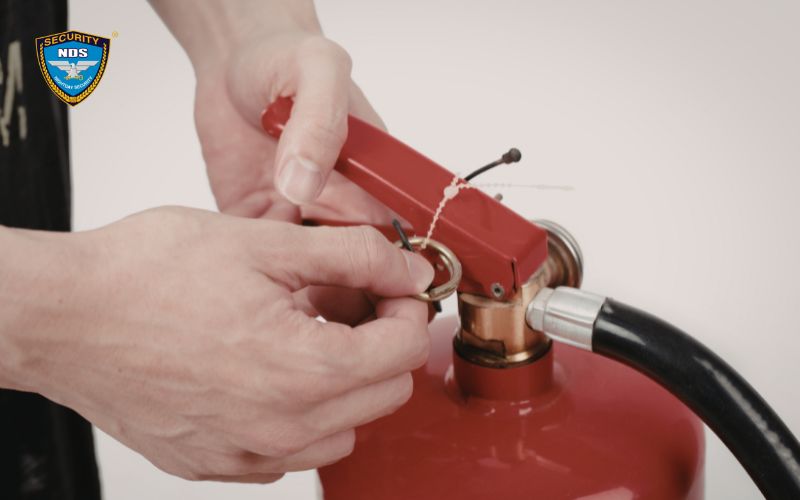

- Nếu khói dày đặc, hãy bò sát mặt đất và dùng khăn ướt che kín mũi miệng để chống ngạt khí độc. Chỉ dập lửa bằng bình chữa cháy nếu đám cháy mới phát sinh và bạn đã qua huấn luyện nghiệp vụ. Đồng thời, ngắt cầu dao điện tổng nếu khu vực thao tác an toàn.
- Nếu bị cô lập, hãy di chuyển ra ban công hoặc cửa sổ tri hô cầu cứu, tuyệt đối không nhảy từ tầng cao. Khi đã thoát ra ngoài, lập tức di chuyển đến bãi tập kết an toàn và tiến hành điểm danh để rà soát quân số.
Kết luận
Sơ đồ thoát hiểm nhà xưởng là thành phần bắt buộc trong hệ thống phòng cháy chữa cháy tại mọi cơ sở sản xuất. Bản đồ này giúp người lao động định hướng nhanh chóng khi xảy ra sự cố, đồng thời hỗ trợ lực lượng cứu hộ xác định vị trí thiết bị PCCC. Doanh nghiệp cần thiết kế sơ đồ đúng quy cách, lắp đặt tại vị trí chiến lược và cập nhật thường xuyên theo hiện trạng mặt bằng.
